спецификация:

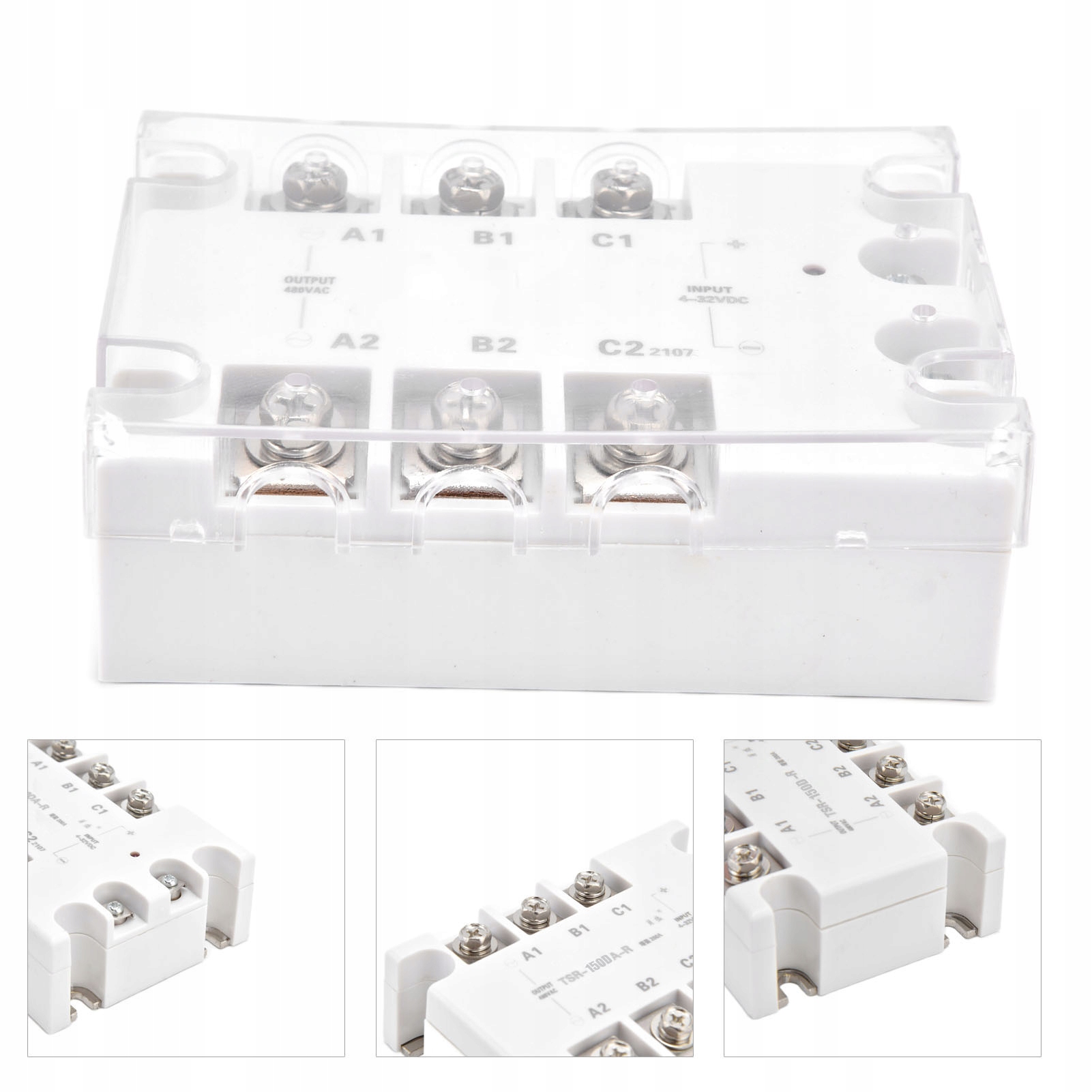

- тип изделия: твердотельное реле
- технический параметр
- вход
- номинальный ток: 150a, 200A
- тип управляющего напряжения: DC
- диапазон управляющего напряжения: 4-32 В постоянного тока
- управляющий ток: более 10 мА
- светодиодный дисплей: да
- выход
- диапазон напряжения нагрузки: 480 В переменного тока
- падение напряжения в состоянии: менее 1,5 в
- минимальный прямой ток: более 50 мА
- ток утечки в выключенном состоянии: менее 10 мА
- диапазон частот: 45-65 Гц
- время включения: 10 мс
- время выключения: 10 мс
- среднее выдерживаемое напряжение: 2500vac / 1 минута
- рабочая температура окружающей среды: -35 ℃ ~ 75 ℃
- рабочее напряжение нагревателя: ac220v
- Примечание:
1. При выборе продукта вы должны оставить другой запас в текущей оценке в зависимости от характера нагрузки. (Для резистивной нагрузки его можно выбрать в 2-3 раза больше тока нагрузки. Для индуктивной или емкостной нагрузки его можно выбрать в 3-5 раз больше тока нагрузки, а для двигателя-более 5 раз.)
2. В соответствии с соотношением между током нагрузки и температурой окружающей среды, когда температура окружающей среды высокая или условия рассеивания тепла не являются хорошими. Текущая емкость должна быть увеличена. Чтобы предотвратить короткое замыкание нагрузки во время использования, необходимо последовательно подключить в цепи нагрузки быстрый разъединитель или быстрый предохранитель, соответствующий этому продукту.
3. Для индуктивной нагрузки варистор должен быть подключен параллельно выходной клемме, чтобы предотвратить повреждение тиристора во время перенапряжения. Варианты варистора (MOV): 430-470v для 240V и 680-750V для 440V.
4. При монтаже поверхность контакта нагревателя с изделием должна быть плоской и чистой, затем равномерно нанести слой теплопроводящей силиконовой смазки и, наконец, симметрично затянуть винты с плоскими и пружинными шайбами .
5. Когда твердотельное реле выключено в первый раз, крепежные винты должны быть затянуты, когда остаточная температура все еще присутствует, чтобы базовая пластина твердотельного реле и поверхность нагревателя плотно соприкасались для идеального рассеивания тепла эффект.
6. Номинальный ток различных моделей твердотельных реле-это номинальный ток, когда температура окружающей среды составляет 40 ℃, поэтому рассеивание тепла должно быть достаточным! !
7. Будьте осторожны, чтобы не использовать мультиметр на стороне заряда, чтобы не выдать качество продукта!
